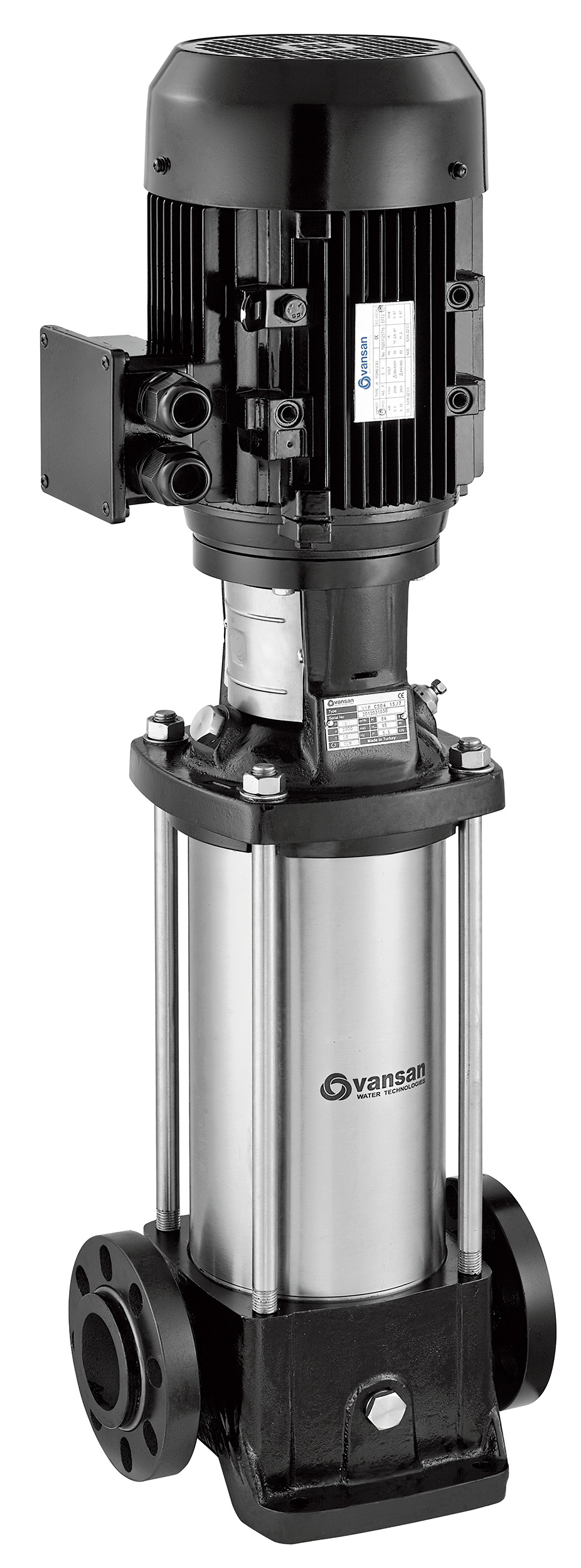

VIP – DİK MİLLİ İNLİNE HİDROFOR POMPALARI

Endüstriyel tesislerde, yüksek binalarda, yangın söndürme sistemlerinde, hidrofor sistemlerinde, temiz suyu yeterli basınçta ve miktarda istenilen kullanma yerine çıkarma uygulamalarına çözüm getirmek üzere tasarlanmıştır. Bu nedenle pompanın performansının ve malzemesinin önemli olduğu özel taleplere cevap verecek çok çeşitli pompaj sistemlerinde de rahatlıkla kullanılabilmektedir.

Vansan Düşey Milli In-line Pompaları aynı eksene yerleştirilerek, aynı çaptaki emiş ve çıkış flanşları sayesinde tek boru hattı üzerine direkt olarak bağlanabilmektedir. Bu özel tasarımı sayesinde kompakt bir tesisat ve pompaj sistemi sağlar. Pompa yatakları kendi bastığı sıvı vasıtasıyla yağlanmaktadır.

Teknik Özellikler

Maksimum kapasite 200 m³/saat
Maksimum basma yüksekliği 305 metre
Maksimum motor gücü 30 Kw
-20ºC ile 120ºC sıcaklık aralığında çalışabilme
Maksimum 25 bar çalışma basıncı
Komple paslanmaz parça opsiyonu
Üstün korumalı, pompaya entegre sıvı algı sensörü
John Crane mekanik salmastralı

Genel Özellikler

Mekanik Salmastra

Tüm Vansan-VIP serisi Çok kademeli In-line hidrofor pompalarında standart olarak John Crane marka mekanik salmastra kullanılmaktadır. Maksimum sızdırmazlık sağlayan uzun ömürlü ve bakım gerektirmeyen bir salmastradır.

Kaplin

İki parçalı özel kaplin dizaynı sayesinde montaj ve demontaj açısından kolaylık sağlanmıştır. Pompayı bağlı olduğu tesisattan sökmeden, elektrik motorunu rahatlıkla ayırmak mümkün olup servis kolaylığı sağlamaktadır.

Parçalar ve Yataklar

Çark ve difüzörler paslanmaz çelik olup istek halinde diğer tüm ıslak parçalar paslanmaz çelikten üretilebilir. Teflon çark aşınma bilezikleri ve paslanmaz çelik mil burçları aşınmaya karşı yüksek direnç sağlar.

Opsiyonel Ürün & Özellikler

Frekans Konvertörlü In-line Pompalar

Frekans Konvertörlü Motopomplar tercih edildiğinde ihtiyaca göre değişken devir özelliği ile enerji tasarrufu sağlanırken sistem ömrü de artmaktadır.
– Yüksek enerji tasarrufu
– Son derece sessiz çalışma
– Çok daha uzun ömür

Paslanmaz Giriş & Çıkış

Jeotermal oluşkan ve benzeri agresif sularda veya pompaların içme sularında kullanılması durumunda giriş ve çıkış bağlantıları da su gören tüm yüzeylerin dahil olmak üzere paslanmaz çelik olarak tercih edilmelidir.

In-line Yangın Pompaları

Endüstriyel tesislerde ve konutlarda su ile yangın söndürme sistemlerine 20-100 metreküp/saat debi aralığında basınçlı su sağlayan “Vansan In-line Yangın Pompaları” NFPA setifikasına sahiptir.

Ürünler

Genel Performans

Parçalar

NO	Parça Adı	Malzeme
1a	Slotlu Kademe	Paslanmaz Çelik (AISI 304)
1b	Ara Çanak	Paslanmaz Çelik (AISI 304)
2	Fan	Paslanmaz Çelik (AISI 304)
3	Emiş Haznesi	Döküm (GG25), Paslanmaz Çelik (AISI304)
4	Motor-Pompa Bağlantı Parçası	Döküm (GG25), Paslanmaz Çelik (AISI304)
5	Gerdirme Laması	Paslanmaz Çelik (AISI304)
6	Kaplin Koruma	Paslanmaz Çelik (AISI304)
7	Kamalı Mil	Paslanmaz Çelik (AISI 420)
8	Kaplin	Paslanmaz Çelik (AISI304)
9	Gerdirme Flanşı	Paslanmaz Çelik (AISI304)
10	Gerdirme Saplaması	Paslanmaz Çelik (AISI 420)
11	Mekanik Salmastra	–
12	Tapa Civatası	Paslanmaz Çelik (AISI 303)
13-14	Hava Tahliye Vidası	Paslanmaz Çelik (AISI 303)
15	İlk Kademe Dayama Somunu	Paslanmaz Çelik (AISI 316)
16	Boy Ayar Parçası	Paslanmaz Çelik (AISI 304)
17	Son Kademe Dayama Somunu	Paslanmaz Çelik (AISI 316)
18	Kamalı Yatak Kömürü	Silisyum Karbür (SiC)
19	Emiş Merkezleme Sacı	Paslanmaz Çelik (AISI 304)
20	Boyun Halkası	Teflon / Teflon
21	Gövde Borusu	Paslanmaz Çelik (AISI 304)
22	Elastik Dayama	Kauçuk
23	Dişli Rondela	Paslanmaz Çelik (AISI 316)
24	Kaplin Sabitleme Pimi	Paslanmaz Çelik (AISI 304)
25	Tahliye Tapası	Paslanmaz Çelik (AISI 303)
26	Somun	Paslanmaz Çelik (AISI 304)
27	Rondela	Paslanmaz Çelik (AISI 304)
28	O-ring	Kauçuk
29	O-ring	Kauçuk
30	O-ring	Kauçuk
31	Aşınma Bileziği	Paslanmaz Çelik (AISI 304)
32	Somun	Paslanmaz Çelik (AISI 304)
33	Rondela	Paslanmaz Çelik (AISI 304)
34	Cıvata	Paslanmaz Çelik (AISI 1050)
